一、產品概述：

    SXB-242系列三相智能電測表是一種可設置CT和PT變比，具有模擬量變送輸出、繼電器輸出等功能，配備RS485通訊接口的智能系列儀表?？捎糜跍y(cè)量三相回路中的電流、電壓、功率、頻率、電度等參數值。該系列產品以安裝簡便，操作簡潔、準確度高特點，主要替代了目前用于400V低壓柜中的指針式儀表、電量變送器等測量、顯示、變送裝置。

二、產品特點：

•    測量:三相電流、三相電壓、功率、頻率、電度。
•    顯示：三排LED數碼管顯示。
•    通訊：RS485通訊，MODBUS-RTU協議。
•    輸入: 3路開關量輸入。
•    輸出: 2路開關量輸出、1路模擬量輸出。
•    擴展：可直接從電流、電壓互感器輸入信號，現場可編程設置輸入?yún)?shù)變比。
•    功能：四位顯示、量程顯示任意設定。
•    用途：進線、母線以及重要配出回路，適用GCS、GCK、MNS、GGD等柜型。

三、產品類型：

   三相多功能電測表

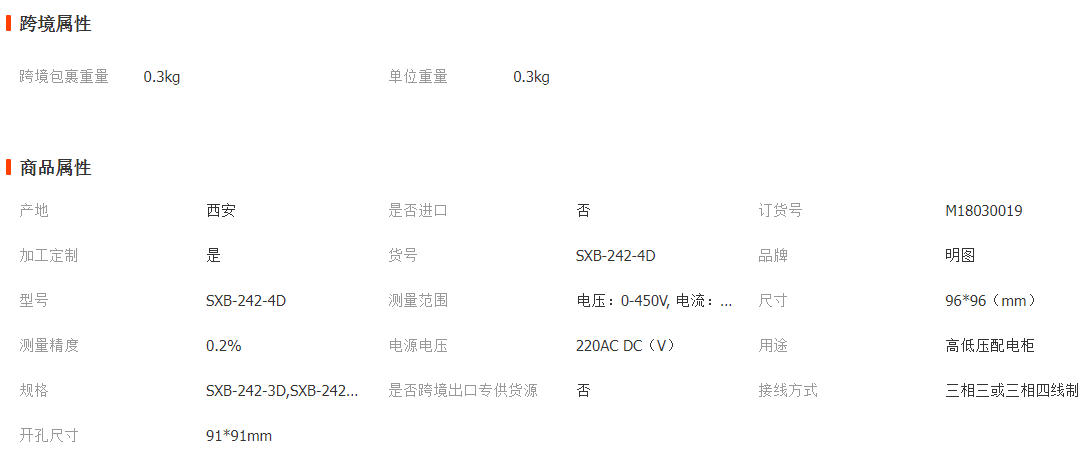

四、技術參數：

測 量      參 數          精 度            位 數             范 圍

          電 壓           0.2%              4              0-9999/kv

          電 流           0.2%              4              0-9999/kv

         有功功率        0.2%               4              -9999-9999/MW

         無功功率        0.2%               4              -9999-9999/MVAR

         視在功率        0.2%               4              0-9999/KVA

         功率因數        0.2%               4              -1.000-0-1.000

         頻 率           0.2%               4              45.00-65.00/HZ

         有功電度        1.0%              12             0-9999999999.9/KWH

         無功電度        1.0%              12             0-9999999999.9/KVARH

輸 入       額定值          電壓：100V/400V；電流：5A，允許20%的超限（1A可選）                                    過 載           電壓：2倍額定值（連續）
                            電流：2倍額定值（連續），20倍額定值/1秒
            負 荷           電壓：<0.4VA；電流<0.1VA
            開關量輸入      數量：4路

輸 出       開關量輸出：

            數 量           2路
            輸出類型        機械觸點
            輸出容量        5A/250V AC或30V DC

            模擬量輸出：

            數 量           4路

            分辨率          12bit
            范 圍           4～20mA  DC
            負載能力        4～20mA   最大負載電阻：500Ω

通 訊       類 型           RS485
            波特率          1200-19200bps
            協 議           MODBUS-RTU
            功 能           讀出、寫入設置參數
                            讀出實際測量值
                            執行操作命令
環 境       運行溫度       -25℃～+55℃
            存儲溫度        -40℃～+85℃
            相對濕度        5%～95%RH (不結露)
電 源       85～265V AC，50/60Hz;（100～280V DC）        整機功耗： ≤5W

五、開孔尺寸：

         90*90mm
